SH2012

适用场所

商业用气场所:液化气站、中型气站、燃气锅炉等中型用气场所。

工业用气场所:石油化工工业、油库、汽车造船工业等用气场所。

主要技术指标

工作电压:AC220V

容       量:4组32点位总线回路,总容量128点

功       耗:≤15W(不含配套设备)

使用环境:温度0~40℃,相对湿度小于93%RH

报警方式:声光报警

显示方式:真彩色7寸液晶中文显示

传输方式:四总线制:信号总线(CAN-H、CAN-L),电源总线(+24V、GND)

内部输出:4组可编程继电器输出

备用电源:DC12V/7Ah×2

外形尺寸:530×400×108mm

传输距离:≤1500m

整机重量:约14KG(含备电)

扩展接口:RS485(标准MODBUS协议)总线通讯接口

适配探测器:点型可燃气体探测器:SH0601、SH0602A、SH0603

主要特点

1、采用高性能32位MCU,运算速度快、稳定可靠。
2、真彩色7寸液晶触摸屏,菜单操作方便快捷。
3、具有三级用户操作权限,实现分级管理,避免误操作。
4、具有查询、设置系统的各项参数功能。
5、具有主、备电无缝切换及欠压保护功能。
6、具有报警、故障、开关机记录查询功能。
7、具有探测器搜索、删除、在线标定等功能。
8、具有探测器和模块屏蔽功能,方便探测器在线检修。
9、灵活的联动编程设置,满足复杂的联动需求。
10、具有4路内部输出接口,提供有源/无源开关量信号。
11、采用CAN总线通讯方式传输信号,抗干扰能力强,安装方便快捷。
12、采用功能模块化设计,便于系统调试和维护。
13、提供扩展通讯接口,完善的MODBUS通讯协议,提高系统集成度。

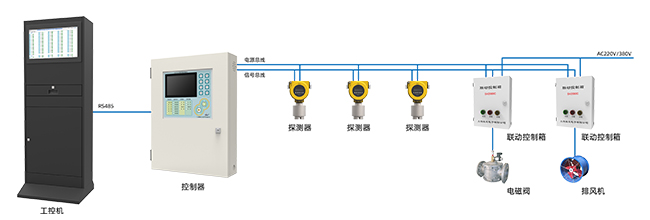

产品系统示意图
